آریا ترانسفو شرق در یک نگاه

شرکت آریا ترانسفو شرق به منظور تولید انواع ترانسفورماتورهای توزیع روغنی و خشک رزینی و همچنین انواع پست های پیش ساخته با استفاده از تکنولوژی و دانش فنی شرکت های معتبر اروپای غربی و ماشین آلات و آزمایشگاه های مدرن فشار قوی با سرمایه گذاری بخش خصوصی در شهرک صنعتی شهمیرزاد واقع در ۳۰ کیلومتری شمال شهر سمنان تأسیس و به بهره برداری رسیده است .
با توجه به پیشرفت روزافزون دانش فنی و تکنولوژی ساخت ترانسفورماتور، بخصوص تأکید بر ترانسفورماتورهایی با تلفات کم و راندمان بالا، این شرکت علاوه بر تأمین ماشین آلات پیشرفته و جدید از سازندگان معتبر اروپای غربی و نیز بکارگیری بهترین متخصصین از داخل و خارج کشور، نسبت به انتقال تکنولوژی و دانش فنی روز از شرکت های صاحب نام این صنعت اقدام، تا از پشتیبانی های فنی لازم مبنی بر طراحی، آموزش، نظارت بر تولید و تست بهره برد.
تولیدات شرکت آریا ترانسفو شرق دربرگیرنده کلیه ترانسفورماتورهای مورد نیاز شبکه های توزیع برق، از جمله ترانسفورماتورهای روغنی، خشک رزینی و یا با هسته آمورف و همچنین پست های پیش ساخته می باشد. تنوع تولیدات، تلفات کم، راندمان بالا، سازگاری با محیط زیست و مشخصات فنی و کیفیت قابل رقابت با سازندگان برتر این صنعت در جهان از جمله ویژگی های بارز محصولات تولیدی این شرکت محسوب می گردد.

شرکت آریا ترانسفو شرق در یک نگاه

محصولات

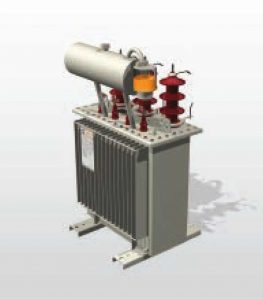

ترانسفورماتور کنسرواتوری وله ای : ۱۰ تا ۲۰۰۰ کیلو ولت آمپر / تا ۳۶ کیلوولت

ترانسفورماتور کنسرواتوری وله ای شرکت آریا ترانسفو شرق

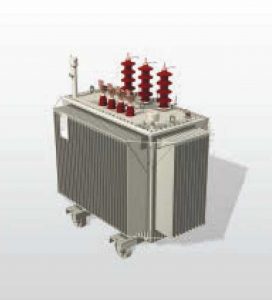

ترانسفورماتور هرمتیک وله ای : ۱۰ تا ۲۰۰۰ کیلو ولت آمپر / تا ۳۶ کیلوولت

ترانسفورماتور هرمتیک وله ای شرکت آریا ترانسفو شرق

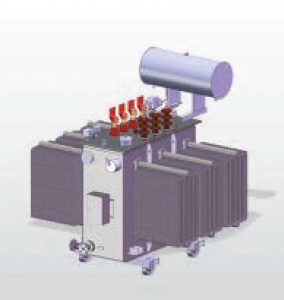

ترانسفورماتور رادیاتوری : ۵۰۰ تا ۴۰۰۰ کیلو ولت آمپر / تا ۳۶ کیلوولت

ترانسفورماتور رادیاتوری شرکت آریا ترانسفو شرق

ترانسفورماتور خشک رزینی : ۱۰۰ تا ۱۰۰۰۰ کیلو ولت آمپر / تا ۳۶ کیلوولت

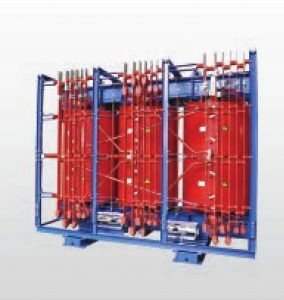

ترانسفورماتور خشک رزینی شرکت آریا ترانسفو شرق

ترانسفورماتورهای خاص : تا ۴۰۰۰ کیلو ولت آمپر / تا ۳۶ کیلوولت / تا ۲۰۰۰۰ آمپر / تا ۲۴ پالس / تا ۶ فاز

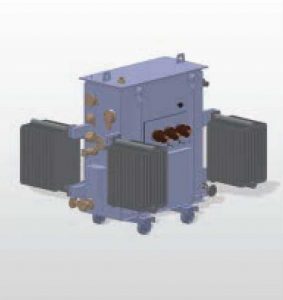

ترانسفورماتورهای خاص شرکت آریا ترانسفو شرق

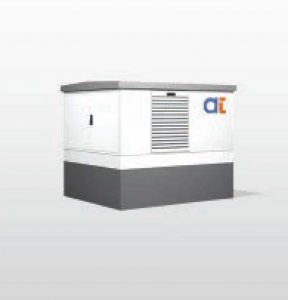

پست های پیش ساخته : تا ۲۰۰۰ کیلو ولت آمپر / تا ۳۶ کیلوولت

پست های پیش ساخته شرکت آریا ترانسفو شرق

طراحی

طراحی شرکت آریا ترانسفو شرق با استفاده از نرم افزارهای پیشرفته تحلیل میدان های الکتریکی و مغناطیسی، بصورت سه بعدی بمنظور طراحی مطمئن و بهینه با هدف کاهش تلفات بی باری و بار، کم کردن سطح صدا، کوچک کردن ابعاد، افزایش راندمان و همچنین افزایش طول عمر ترانسفورماتور انجام می پذیرد. برای رسیدن به این اهداف شرکت آریا ترانسفو شرق سرمایه گذاری چشمگیری در زمینه تأمین دانش فنی طراحی و نرم افزارهای تخصصی از شرکت های معتبراروپای غربی انجام داده است تا با کمک مهندسین مجرب خود بتواند کلیه نیازهای مشتریان را برآورده نماید.

بخش طراحی شرکت آریا ترانسفو شرق

هسته

هسته ترانسفورماتورهای شرکت آریا ترانسفو شرق از ورق های فولاد سیلیکونی جهت دار کم تلفات، با ضخامت های مختلف از ۰٫۲۳ تا ۰٫۳ میلیمتر ساخته می شود. ورق ها به شکل رول از سازندگان معتبر تأمین و در سایزهای مختلف توسط دستگاه های پیشرفته به دقت بریده شده، بطوریکه در لبه های برش خورده، آشفتگی میدان های مغناطیسی و تلفات به حداقل برسد.
بمنظور افزایش کیفیت، علاوه بر استفاده از ورق های مغناطیسی HiB و انتخاب مناسب چگالی شار هسته، از هسته چینی به صورت هم پوشانی چند پله معروف به Step lap استفاده می شود. این روش سبب کاهش بیشتر جریان و تلفات بی باری و همچنین کاهش سطح صدا یا نویز می گردد.

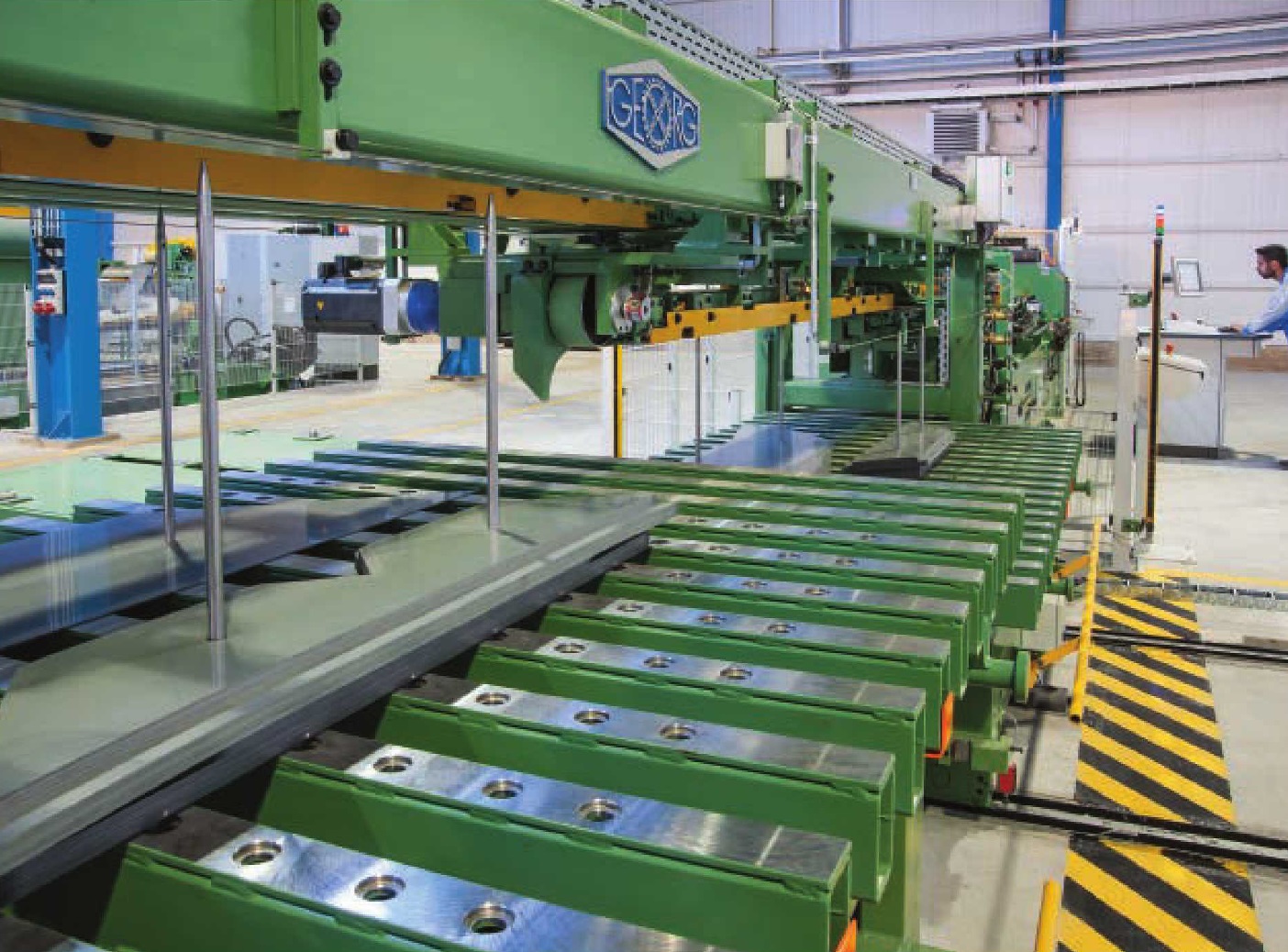

ویژگی هسته ترانسفورماتور در شرکت آریا ترانسفو شرق

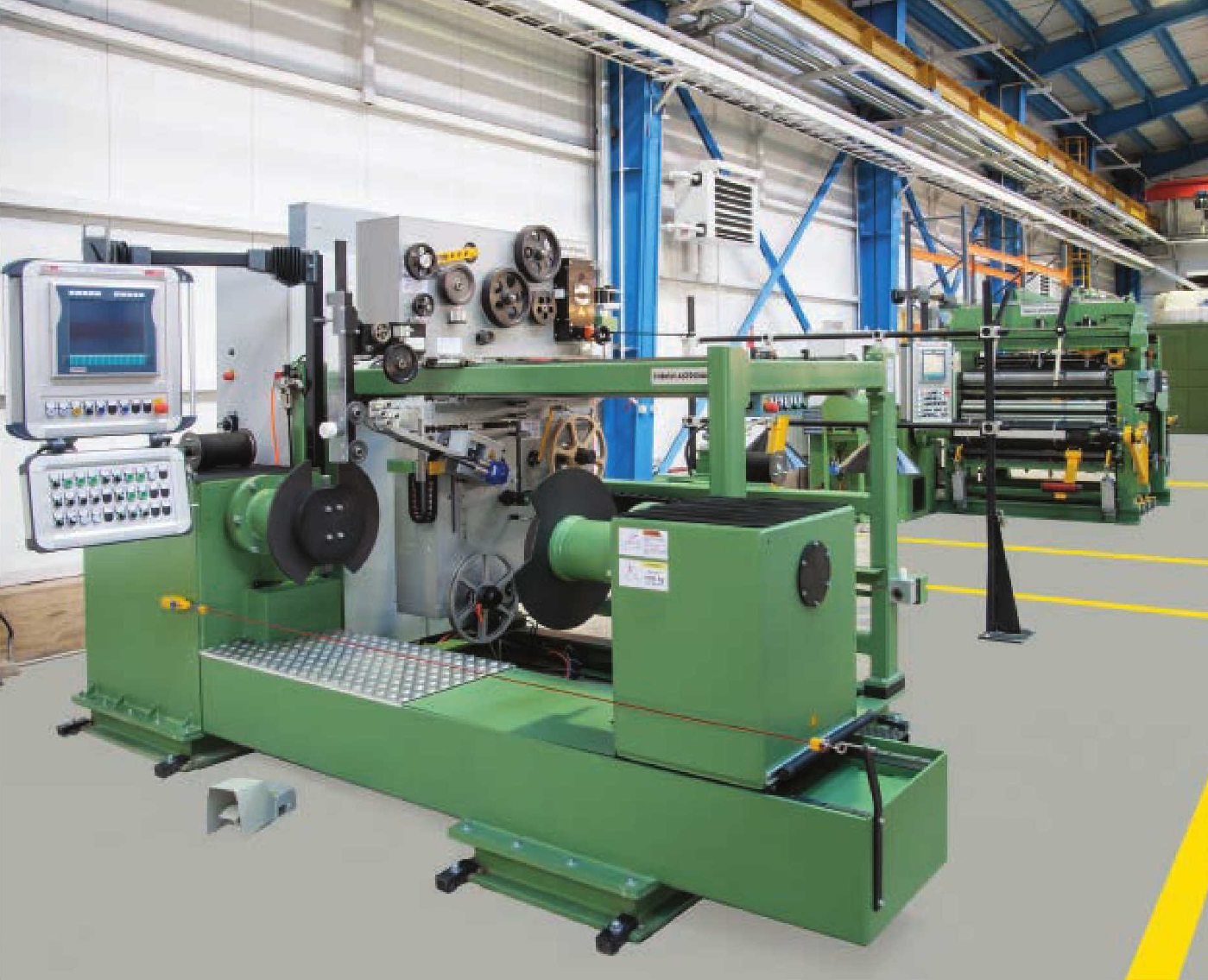

سیم پیچ

سیم پیچ های فشار ضعیف بصورت فویل یا لایه ای با استفاده از هادی های مس یا آلومینیوم طراحی و با دستگاه های اتوماتیک پیچیده می شوند. از مزیت های سیم پیچ فویل می توان به استحکام بیشتر سیم پیچ، کاهش زمان تولید، به حداقل رسیدن نیروهای محوری اتصال کوتاه و همچنین توزیع یکنواخت جریان و کاهش جریان های گردابی و تلفات اشاره کرد.
سیم پیچ های فشار قوی به صورت لایه ای با عایق بندی یکنواخت یا غیر یکنواخت و با توجه به سطح ولتاژ و توان، از هادی با مقطع گرد یا تخت با پوشش لاک و با جنس مس یا آلومینیوم طراحی می گردند. از مزیت های سیم پیچ لایه ای می توان به استحکام بیشتر سیم پیچ، کاهش شارهای پراکندگی عرضی و درنتیجه کاهش نیروهای محوری نسبت به روش های قدیمی سیم پیچ های فشار قوی نام برد. همچنین بدلیل حساسیت و ولتاژ کار بالای سیم پیچ های فشار قوی، کلیه عملیات عایق گذاری و سیم پیچی بصورت خودکار با دقت بالا و توسط ماشین آلات پیشرفته و اتوماتیک انجام می پذیرد.

ویژگی سیم پیچ ترانسفورماتور در شرکت آریا ترانسفو شرق

مخزن

با بهره گرفتن از دستگاه پیشرفته و تمام اتوماتیک تولید مخزن گنگره ای و امکانات جوشکاری خودکار آن، امکان تولید مخزن وله ای با دیواره های کنگره ای در شرکت آریا ترانسفو شرق میسر شده است. این مخازن می تواند هم بصورت کنسرواتوری و هم هرمتیک مورد استفاده واقع شود. در کنار آن در صورت نیاز، امکان ساخت مخزن بصورت رادیاتوری و هرمتیک با بالشتک گازی نیز میسر است.
مخازن تولید شده قبل از رنگ مورد تست عدم نشتی قرار می گیرد.

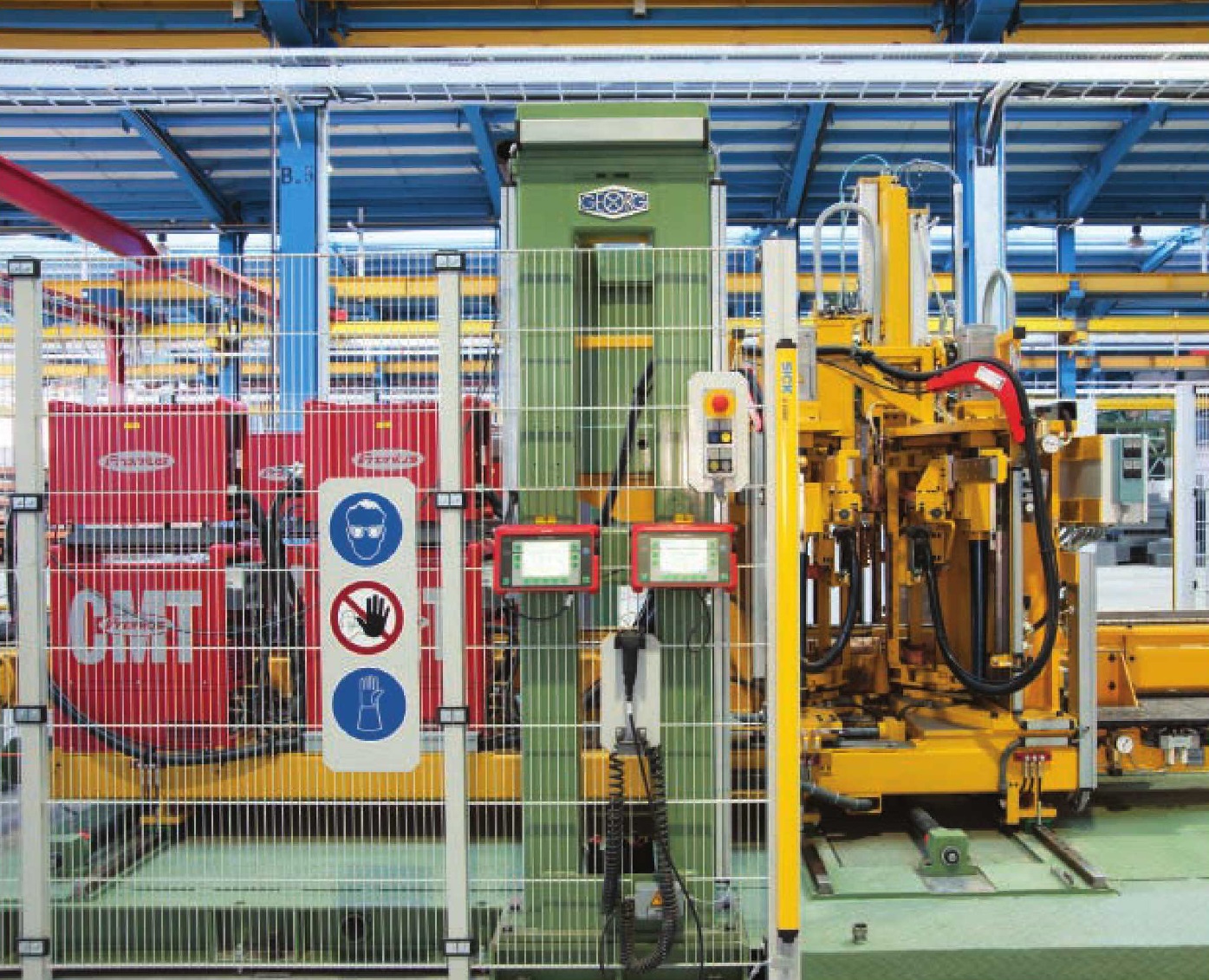

ویژگی مخزن ترانسفورماتور در شرکت آریا ترانسفو شرق

آماده سازی سطوح و رنگ آمیزی

برای افزایش طول عمر و چسبندگی بیشتر رنگ، علاوه بر تأمین رنگ های مناسب و با کیفیت بالا از تولیدکنندگان معتبر اروپای غربی، کلیه سطوح قبل از رنگ آمیزی شات بلاست، تمیز کاری و با حلال های مخصوص شستشو می شوند. رنگ های مورد استفاده در این شرکت از نوع پودری الکترواستاتیک، اپوکسی و پلی اورتان دو جزیی با پایه آبی می باشند. مراحل آماده سازی، رنگ آمیزی و نیز نوع رنگ های مصرفی شرکت آریا ترانسفو شرق در جدول زیر توضیح داده شده است:

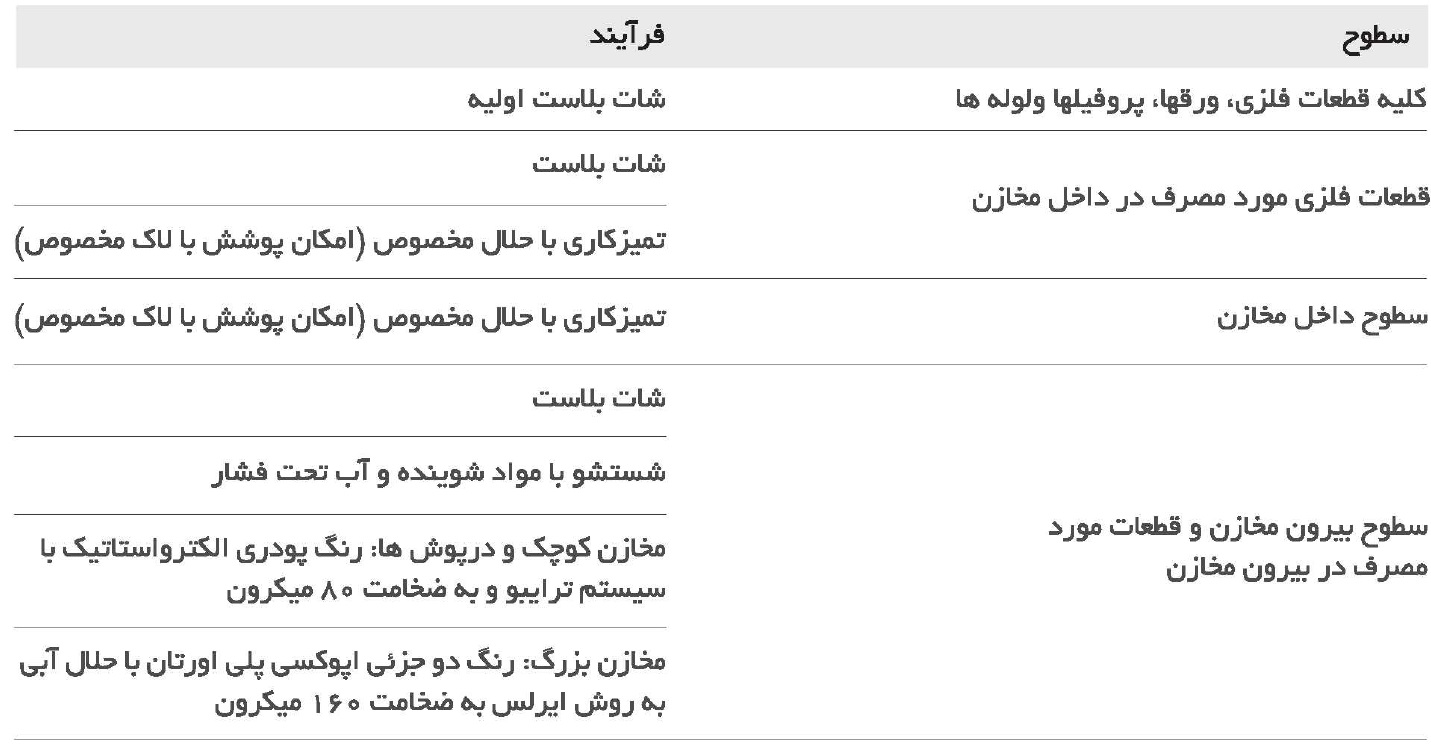

مراحل رنگ آمیزی ترانسفورماتور در شرکت آریا ترانسفو شرق

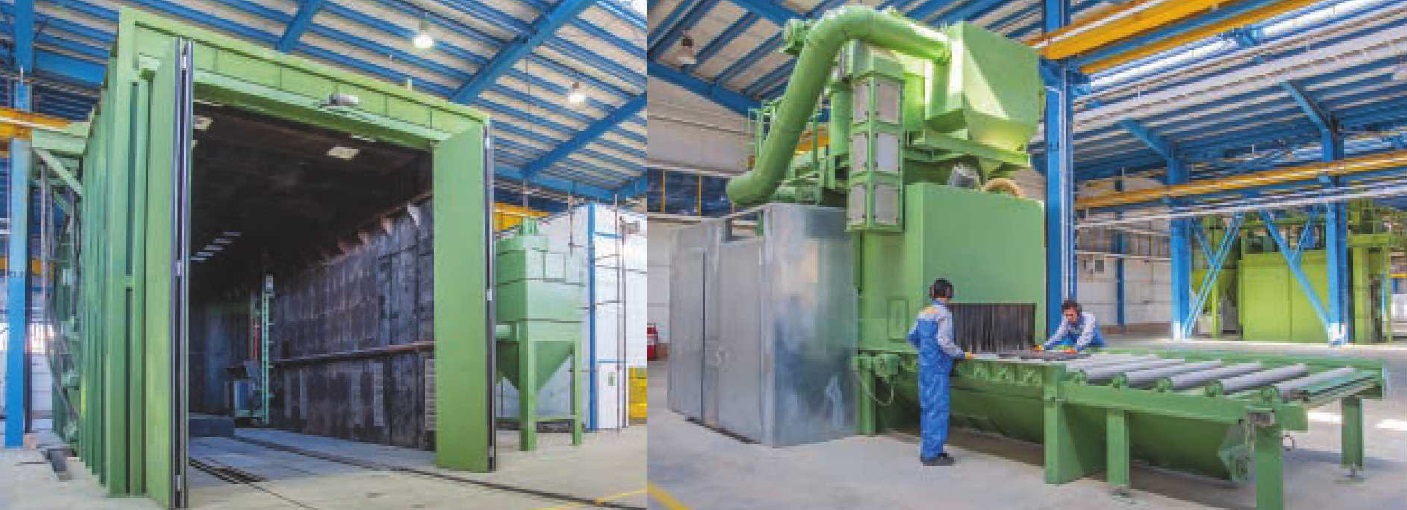

سالن رنگ آمیزی ترانسفورماتور در شرکت آریا ترانسفو شرق

تست

آزمایشگاه به عنوان اصلی ترین ایستگاه کنترل و تأیید کیفیت محصول از اهمیت ویژه ای برخوردار است. آزمایشگاه شرکت آریا ترانسفو شرق شامل دوخط تست موازی و تمام اتوماتیک و مجهز به ادوات و دستگاه های اندازه گیری بسیار دقیق بوده، بطوری که انجام کلیه آزمایش های روتین، تایپ و خاص مطابق استاندارد IEC 60076 یا سایر استانداردهای مورد نظر مشتریان بصورت اتوماتیک و بدون دخالت اپراتور امکان پذیر می باشد.
از مهم ترین ویژگی های آزمایشگاه های شرکت می توان به موارد زیر اشاره کرد:
افزایش سرعت تست در خط تولید با بکارگیری دوخط همزمان آزمایشگاه
انجام تست به صورت کاملاً اتوماتیک با دقت بالا و در کوتاه ترین زمان
استفاده از ادوات الکترونیک قدرت برای ولتاژ متناوب با فرکانس های متفاوت
ارائه گزارش نتایج آزمایش ها بصورت خودکار
کالیبراسیون دوره ای تجهیزات توسط مؤسسات معتبر اروپایی

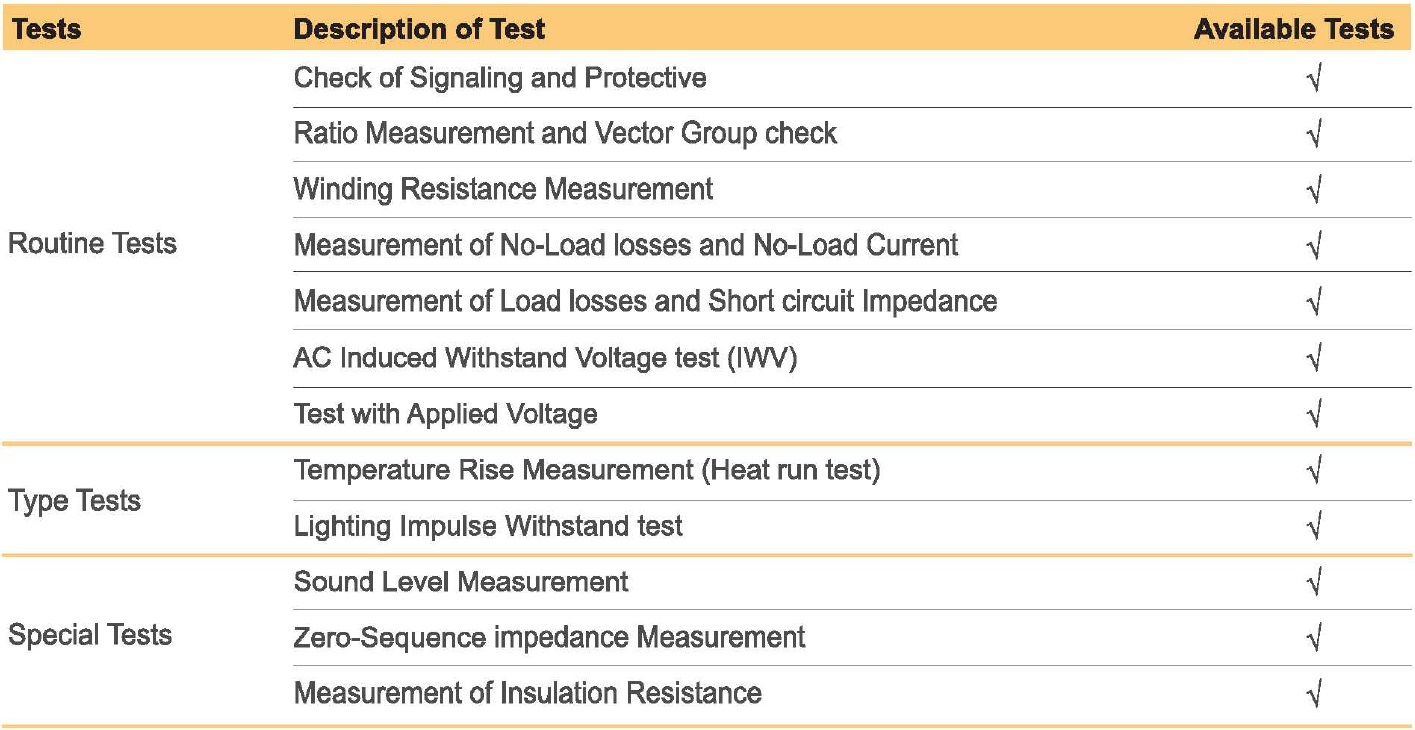

لیست تست های قابل انجام در آزمایشگاه شرکت آریا ترانسفو شرق به شرح زیر می باشد:

تست های قابل انجام در آزمایشگاه شرکت آریا ترانسفو شرق

ترانسفورماتورهای استاندارد شبکه توزیع

با توجه به اهمیت تلفات ترانسفورماتور در شبکه توزیع، تولیدات استاندارد شرکت آریا ترانسفو شرق برای مصرف کم تلفات مطابق طرح ‘AB استاندارد CENELEC HD 428 می باشد، همچنین امکان طراحی و تحویل ترانسفورماتورهایی با طرح های ترکیبی دیگر حتی با تلفات کمتر، با توجه به نیاز مشتریان نیز وجود دارد. لازم به توضیح است فواصل هوایی بوشینگها به گونه ای طراحی شده تا ترانسفورماتور ها بدون هیچ مشکلی تا ارتفاع بیش از۲۱۰۰ متر از سطح دریا قابل نصب باشند.

مشخصات فنی ترانسفورماتورهای 20 کیلوولت شرکت آریا ترانسفو شرق

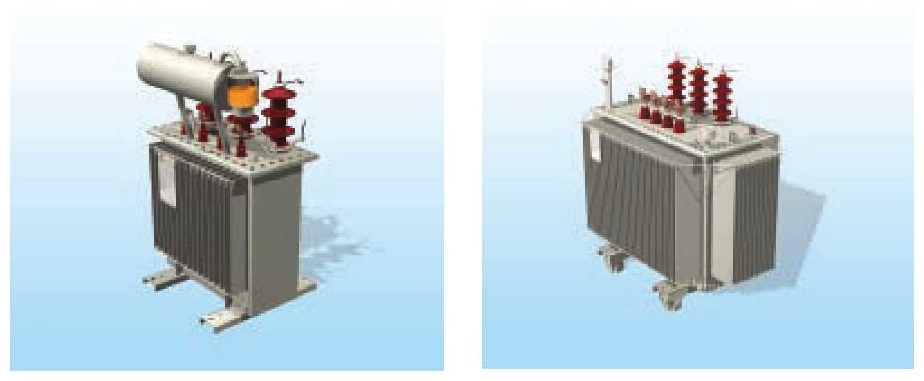

ترانسفورماتورهای شرکت آریا ترانسفو شرق

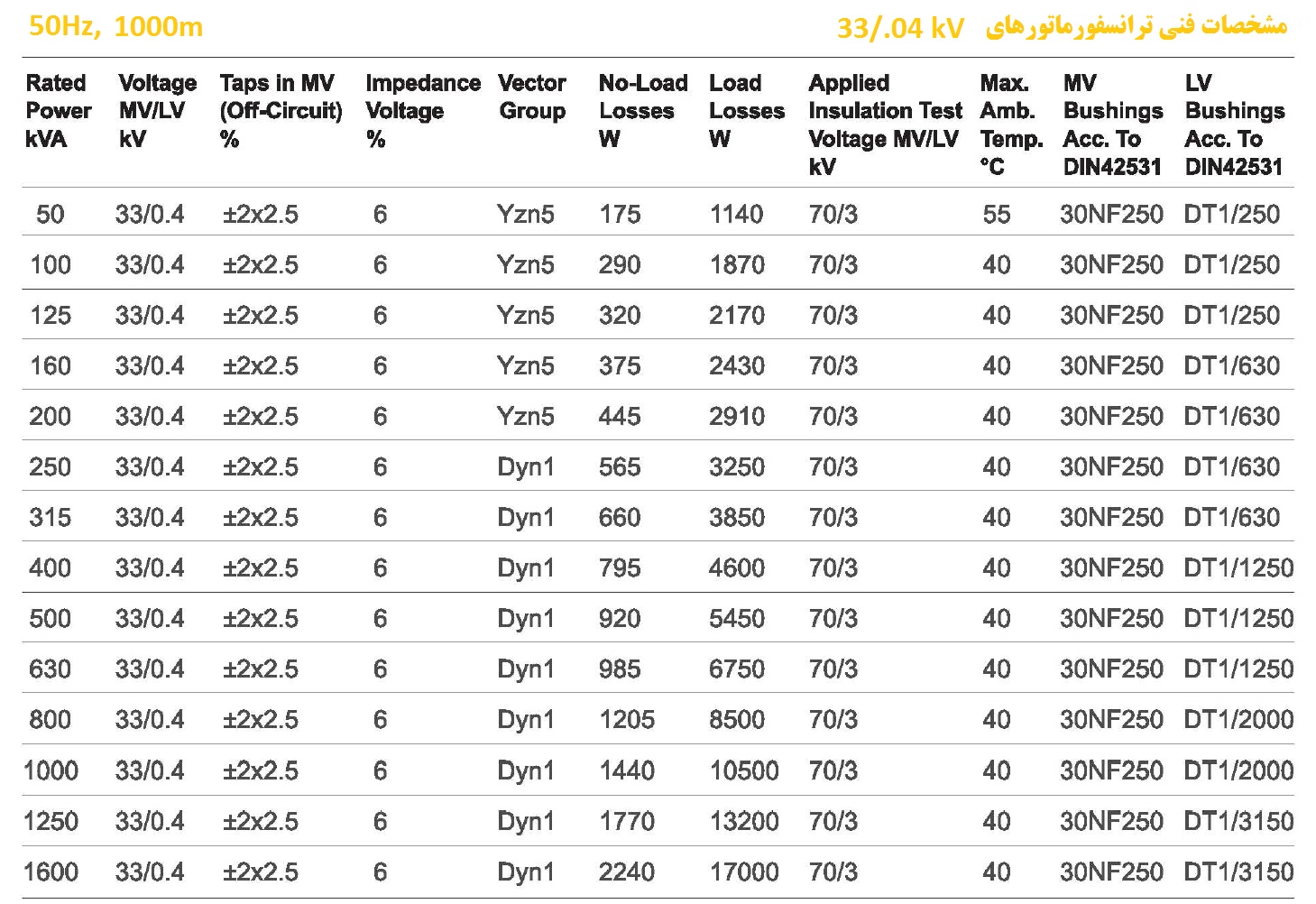

مشخصات فنی ترانسفورماتورهای 33 کیلوولت شرکت آریا ترانسفو شرق

تجهیزات

تجهیزات معمول مورد استفاده در ترانسفورماتورهای توزیع شرکت آریا ترانسفو شرق به شرح زیر می باشند:

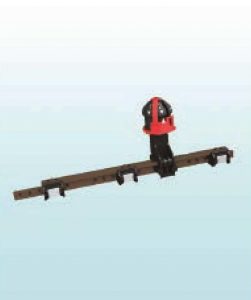

کلید تنظیم ولتاژ

کلید تنظیم ولتاژ ترانسفورماتور شرکت آریا ترانسفو شرق

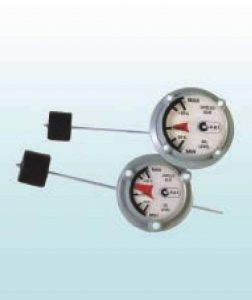

روغن نمای مغناطیسی

روغن نمای مغناطیسی ترانسفورماتور شرکت آریا ترانسفو شرق

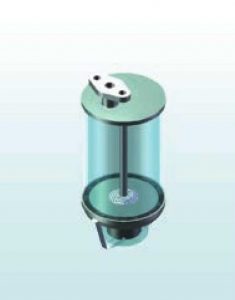

محفظه رطوبت گیر

محفظه رطوبت گیر ترانسفورماتور شرکت آریا ترانسفو شرق

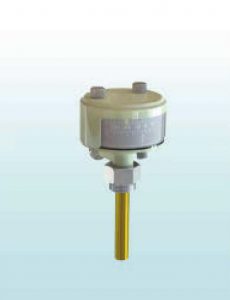

ترمومتر روغن (برای ترانسفورماتورهای ۶۳۰ کیلو ولت آمپر به بالا)

ترمومتر روغن ترانسفورماتور شرکت آریا ترانسفو شرق

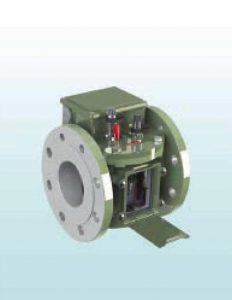

رله بوخهلتس (برای ترانسفورماتورهای ۱۰۰۰ کیلو ولت آمپر به بالا)

رله بوخهلتس ترانسفورماتور شرکت آریا ترانسفو شرق

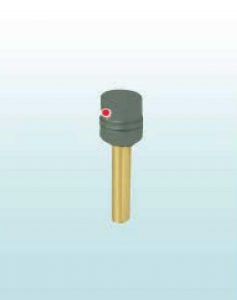

رله محافظ ترانسفورماتورهای هرمتیک (برای ترانسفورماتورهای ۵۰۰ کیلو ولت آمپر به بالا)

رله محافظ ترانسفورماتورهای هرمتیک شرکت آریا ترانسفو شرق

علاوه بر تجهیزات فوق، تجهیزات دیگری بنا به درخواست مشتری قابل پیش بینی و نصب بر روی ترانسفورماتور می باشد، از جمله:

شیر فشار شکن
ترمومتر سیم پیچ ها
کلیدهای تنظیم ولتاژ زیر بار
ترانسفورماتورهای اندازه گیری و حفاظتی جریان
جعبه کابل و بایداکت ترمینال های فشار قوی و ضعیف
بوشینگ های پلاگین جهت اتصال مستقیم کابل های فشار قوی

ایمنی و محیط زیست

حفاظت از محیط زیست، سلامتی و ایمنی کارکنان، مشتریان و جامعه از اصول بنیادی شرکت آریا ترانسفو شرق می باشد. این امر در فرآیند احداث تأسیسات زیربنایی و همچنین طراحی خطوط تولید و محصولات به گونه ای درنظر گرفته شده تا حداکثر حفاظت از محیط زیست و جامعه به عمل آید. از جمله تمهیداتی که در این راستا انجام شده می توان به موارد زیر اشاره کرد:
استقرار طرح جامع ایمنی با شعار “محیط کار بدون حادثه”
تولید ترانسفورماتورهای کم تلفات و در نتیجه کاهش تولید گازهای گلخانه ای و دی اکسید کربن
تولید ترانسفورماتورهای با سطح صدای پایین و در نتیجه کاهش آلودگی صوتی در سطح جامعه
استفاده از رنگ های با پایه آب بمنظور کاهش آلودگی محیط کار
استفاده از دستگاه های پیشرفته و اتوماتیک جوشکاری و بکارگیری شیرآلات و لوازم آب بندی با کیفیت و در نتیجه جلوگیری از نشتی و آلودگی روغن در محیط زیست
احداث تصفیه خانه و جمع آوری آب های سطح الارضی
اختصاص بخش قابل توجهی از مساحت کارخانه به فضای سبز و درختکاری

ایمنی و محیط زیست در شرکت آریا ترانسفو شرق
