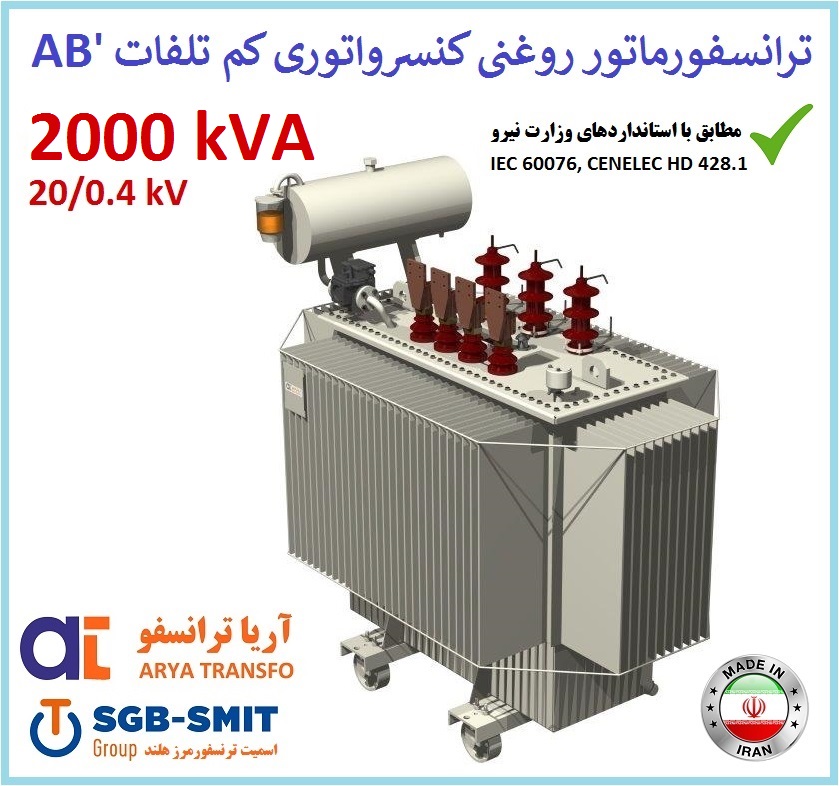

ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV

توضیحات

با توجه به اهمیت تلفات ترانسفورماتور در شبکه ی توزیع، ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV آریا ترانسفو برای مصرف در داخل کشور از نوع ترانسفورماتورهای روغنی کم تلفات مطابق با طرح ‘AB استاندارد CENELEC-HD-428 می باشد. همچنین ترانسفورماتورهایی با طرح های ترکیبی دیگر و حتی با تلفات کمتر نیز قابل طراحی و ساخت هستند. مشخصات فنی دقیق تر از قبیل تلفات بار و بی باری و اطلاعات ابعادی در قسمت توضیحات تکمیلی آورده شده است.

∎ هسته ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV

هسته از نظر الکتریکی هادی شار مغناطیسی و از نظر مکانیکی نگهدارنده سیم پیچ ها می باشد. هسته ی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV از ورق های مخصوص با ضخامت های بین ۰٫۲۳ تا ۰٫۳۰ میلیمتر، از جنس فولاد سیلیکونی نورد سرد با بلورهای جهت داده شده (Cold Rolled Grain Oriented) که دارای پوشش عایقی در طرفین است ساخته می شود.

عایق طرفین ورق های هسته، یک ماده غیر ارگانیک با ضخامت کمتر از ۴ میکرون و سازگار با روغن ترانسفورماتور است که در برابر خوردگی و حرارت مقاوم می باشد.

ورق های هسته به شکل رول از سازندگان معتبر تأمین و در سایزهای مختلف توسط دستگاه های پیشرفته به دقت برش داده می شود، به طوری که در لبه های برش خورده آشفتگی میدان های مغناطیسی و تلفات به حداقل برسد.

به منظور افزایش کیفیت، علاوه بر استفاده از ورق های مغناطیسی با کیفیت بالا و تلفات پایین و انتخاب مناسب چگالی شار هسته، از روش هسته چینی به صورت هم پوشانی چند پله معروف به Step-Lap با زاویه برش ۴۵ درجه استفاده می شود. این روش سبب کاهش بیشتر جریان و تلفات بی باری و همچنین کاهش سطح صدا یا نویز در ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV می گردد.

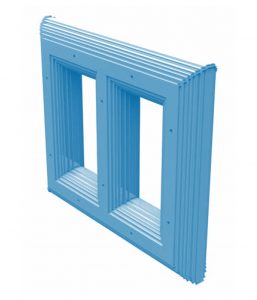

هسته نمونه ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV آریا ترانسفو

∎ سیم پیچ ها

از نظر فنی و اقتصادی دو فلز مس و آلومینیوم می توانند در سیم پیچ ها به عنوان هادی جریان الکتریکی مورد استفاده قرار گیرند. هادی های به کار رفته در ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV فویل، سیم گرد و سیم تخت است. فویل به صورت مستقیم عایق نشده و سیم های گرد و تخت با لاک و یا کاغذ عایق شده اند.

سیم پیچ های فشار ضعیف ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV

سیم پیچی است که برای ولتاژ پایین و جریان بالا طراحی شده است، در این سیم پیچ از سیم تخت و یا فویل استفاده شده و به صورت لایه ای پیچیده می شود.

سیم پیچ های فشار قوی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV

سیم پیچی است که برای ولتاژ بالا و جریان پایین طراحی شده است، در این سیم پیچ از سیم گرد یا تخت با عایق لاک یا کاغذ استفاده شده و به صورت لایه ای و در برخی موارد بشقابی پیچیده می شود.

∎ عایق های جامد ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV

یک ماده عایقی خوب باید ویژگی های زیر را داشته باشد:

۱) استقامت دی الکتریک بالا

۲) خواص مکانیکی مطلوب

۳) عمر طولانی در دمای عملکرد

۴) کاربری آسان

مواد عایقی باید در تمام طول عمر ترانسفورماتور در مقابل حرارت های تولیدی استقامت داشته و با روغن ترانسفورماتور سازگار باشند. عایق بندی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV توسط مرغوبترین مواد عایقی ( کاغذ، سیلندر و پرس بورد ) از جنس سلولز صورت می پذیرد.

مواد سلولزی از چوب هایی که دارای فیبر و چگالی بالایی هستند ساخته می شوند. فیبر بالا باعث عمر طولانی و چگالی بالا منجر به استقامت دی الکتریک بالا در این مواد می شود. محصولات سلولزی با روغن های معدنی سازگار هستند و به آسانی از روغن اشباع می شوند. اشباع تحت خلاء و دمای بالا انجام شده و حفره های باریک موجود در سلولز با روغن پر می شوند و در نتیجه استقامت عایق ها به طور فزاینده افزایش می یابد. در مواردی که حفره ها با روغن پر نشده باشند، این حفره های هوایی کوچک می توانند باعث ایجاد تخلیه جزیی شوند. تخلیه جزیی در سطح وسیع می تواند منجر به شکست عایقی در ترانسفورماتور شود.

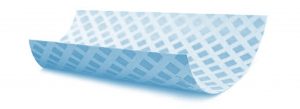

DDP (Diamond Dotted Paper) – ARYA TRANSFO

∎ روغن ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV

روغن ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV یک نوع روغن معدنی پالایش شده است که از تقطیر جزء به جزء نفت خام به دست می آید.

نقش اصلی روغن در ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV عبارت است از:

۱) عایق الکتریکی

۲) سیال خنک کننده

۳) شاخص وضعیت ( برای عیب یابی )

روغن ترانسفورماتور از مهم ترین عوامل تعیین کننده ی طول عمر ترانسفورماتور می باشد. در ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV آریا ترانسفو از روغن معدنی مطابق آخرین ویرایش استاندارد IEC60296 استفاده شده است. درصورت سفارش مشتری سایر روغن های درخواستی نیز قابل تأمین خواهد بود.

∎ انبساط روغن و تنفس در ترانسفورماتورهای با منبع انبساط ARCONS^TM

در ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV یک منبع انبساط تعبیه شده است که در هنگام افزایش و کاهش حجم روغن، سطح روغن در منبع انبساط افزایش و کاهش می یابد و بدین ترتیب مانع از ایجاد فشار به مخزن می شود.

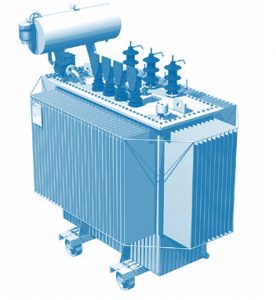

ترانسفورماتور ARCONS^TM آریا ترانسفو

∎ تجهیزات ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV

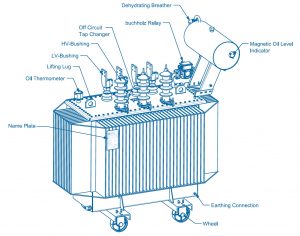

شمای قرارگیری تجهیزات بر روی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV آریا ترانسفو

A) کلید تنظیم ولتاژ (Off-Circuit Tap Changer)

کلید تنظیم ولتاژ به وسیله ی تغییر تعداد دور سیم پیچ فشار قوی موجب افزایش یا کاهش ولتاژ خروجی ترانسفورماتور شده و در نتیجه کاهش یا افزایش ولتاژ در شبکه را جبران می نماید به نحوی که ولتاژ مورد نیاز مصرف کننده ثابت بماند.

کلید تنظیم ولتاژ مورد استفاده در ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV از نوع Off-Circuit بوده و برای تغییر تپ باید ترانسفورماتور بی برق شود. با توجه به نوع طراحی، آریا ترانسفو عموماً از توان ۲۵۰ کیلو ولت آمپر به بالا از کلید تنظیم ولتاژ نوع کابلی و در توان های پایین تر از نوع مستقیم استفاده می نماید. در طرح های سفارشی، تعداد وضعیت و درصد تنظیم ولتاژ توسط مشتری تعیین شده و در طراحی لحاظ می گردد.

این مقادیر در ترانسفورماتورهای نرمال به شرح زیر می باشد:

B) بوشینگ ها (Bushings)

بوشینگ ها از یک هادی مرکزی که توسط عایق مناسب در بر گرفته شده اند، تشکیل می شود. بوشینگ برای عایق کردن سرهای خروجی سیم پیچ های فشار قوی و فشار ضعیف نسبت به بدنه فلزی (زمین شده) به کار می رود. جنس بدنه بوشینگ، چینی (Porcelain) و یا اپوکسی رزین (در بوشینگ های Plug-in یا Mono-block ) است که در نوع چینی سطوح خارجی آن با لعاب قهوه ای رنگی پوشیده می شود. همچنین هادی فلزی به کار رفته در داخل بوشینگ از جنس برنج یا مس انتخاب می شود. تنظیم فاصله ی بین شاخک ها با یکدیگر و با بدنه ی جرقه گیر با توجه به ارتفاع نصب اعلام شده توسط مشتری، در شرکت سازنده انجام می پذیرد. همچنین برای اطلاع از فواصل جرقه گیرها می توان به جدول زیر مراجعه نمایید. بوشینگ ها معمولا روی درپوش فوقانی و در برخی موارد روی دیواره ی جانبی ترانسفورماتور نصب می شوند.

عوامل تأثیر گذار در انتخاب بوشینگ عبارتند از:

۱) ولتاژ نامی سمت فشار قوی و فشار ضعیف ترانسفورماتور

۲) جریان خط عبوری از بوشینگ

۳) Outdoor یا Indoor  بودن محل نصب ترانسفورماتور

۴) میزان رطوبت و آلودگی محیط نصب ترانسفورماتور که تعیین کننده ی طول خزش بوشینگ می باشد.

۵) ارتفاع نصب ترانسفورماتور از سطح دریا

در صورتی که بوشینگ های ترانسفورماتور به شاخک های جرقه گیر مجهز باشند، با توجه به سطح عایقی مورد نیاز و بر اساس جدول ذیل می توان فاصله ی شاخک های جرقه گیر را تعیین نمود.

در صورت افزایش ارتفاع نصب از ۱۰۰۰ متر، به ازای هر صد متر می باید یک درصد به فواصل جدول فوق افزوده شود.

C) ترمومتر روغن (Oil Thermometer)

ترمومتر روغن دارای عقربه ای است که میزان دمای روغن زیر درپوش ترانسفورماتور را نشان می دهد. این تجهیز دارای دو کنتاکت است که با توجه به دمای درخواستی برای آلارم و تریپ (قطع) ترانسفورماتور می تواند تنظیم شود. در ترانسفورماتورهای استاندارد تولید آریا ترانسفو این تجهیز برای توان های ۶۳۰ کیلو ولت آمپر و بالاتر وجود دارد و برای توان های پایین تر نیز در صورت درخواست می تواند نصب گردد.

D) چرخ (Wheel)

بر مبنای سفارش مشتری در هر توانی از ترانسفورماتور چرخ قابل نصب می باشد ولی در ترانسفورماتورهای استاندارد آریا ترانسفو از توان ۴۰۰ کیلو ولت آمپر و بالاتر به طور پیش فرض نصب می گردد.

E) رطوبت گیر (Dehydrating Breather)

در تمامی ترانسفورماتورهای کنسرواتوری تولیدی آریا ترانسفو (ARCONS) از جمله ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV ، رطوبت گیر نصب می شود. در ترانسفورماتورهای استاندارد تا توان ۶۳۰ کیلو ولت آمپر از مخزن نیم کیلوگرمی و در توان های بالاتر از مخزن یک کیلوگرمی استفاده می شود. درون مخزن را با استفاده از یک ماده جاذب رطوبت مانند دانه های سیلیکاژل پر می کنند که در صورت تغییر رنگ با گذر زمان و جذب رطوبت باید نسبت به تعویض محتوی درون ظرف اقدام نمود.

شرکت آریا ترانسفو به دلیل رعایت مسایل زیست محیطی و ایمنی از سیلیکاژل های نارنجی رنگ استفاده می نماید. این دانه ها پس از جذب رطوبت مطابق شکل به سبز تغییر رنگ می یابند.

F) رله ی بوخهلتس (Buchholz Relay)

این تجهیز به طور استاندارد برای ترانسفورماتورهای ۱۰۰۰ کیلو ولت آمپر و بالاتر نصب شده و در صورت درخواست مشتری برای توان های پایین تر نیز قابل نصب می باشد. لازم به ذکر است با توجه به نوع کاربرد، این تجهیز فقط برای ترانسفورماتورهای دارای منبع انبساط روغن قابل استفاده است.

گازهای حاصل از عیوب مختلف به وجود آمده در ترانسفورماتور از طریق لوله کشی های موجود به بالاترین نقطه ی روغن که منبع انبساط است صعود می کنند. رله ی بوخهلتس در مسیر عبور گاز به منبع انبساط قرار داده می شود و اگر میزان گاز از حد مشخصی بیشتر شود، سیگنال های آلارم و تریپ (قطع) فعال شده و بهره بردار می تواند اقدام به تشخیص و رفع عیب نماید. همچنین حرکت سریع روغن از مخزن ترانسفورماتور به سمت منبع انبساط باعث فعال شدن سیگنال تریپ (قطع) می گردد.

G) روغن نما (Oil Level Indicator)

در ترانسفورماتورهای توزیع برای اطلاع از میزان سطح روغن ترانسفورماتور، از نشانگر سطح روغن یا روغن نما استفاده می شود که به شرح ذیل می باشد:

روغن نمای عقربه ای (Magnetic Oil Level Indication)

این نوع روغن نما روی دیواره ی منبع انبساط روغن (ARCONS) در ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV نصب شده و میزان سطح روغن موجود را با استفاده از شناور مشخص می نماید. لازم به ذکر است سطح روغن باید طوری تنظیم شود که در محیط با دمای ۲۰ درجه سانتی گراد علامت روی ۲۰+ قرار گیرد.

H) فشارشکن مخزن (Pressure Relief Device)

فشارشکن مخزن برای جلوگیری از انفجار و یا تغییر شکل مخزن در مواقعی که فشار درون ترانسفورماتور از حد مجاز تجاوز کند به کار می رود. فشارشکن به گونه ای ساخته شده است که با ایجاد مسیری برای تخلیه ی روغن، اجازه نمی دهد فشار مخزن از حد تعیین شده بالاتر رود. فشارشکن ها به دو صورت کنتاکت دار و ساده وجود داشته و بسته به کاربرد، قابل نصب بر روی ترانسفورماتور می باشد. فشار تنظیم شده این تجهیز بسته به نوع ترانسفورماتور در محدوده ۰٫۳ الی ۰٫۷ بار قرار دارد.

∎ پلاک مشخصات (Name Plate)

پلاک مشخصات ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV آریا ترانسفو اطلاعات مورد نیاز مشتری که در IEC60076-1 آورده شده است را نشان می دهد. در ادامه کلیه ی اطلاعات مندرج در پلاک مشخصات ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV به همراه توضیحات مختصری برای هر آیتم آورده شده است.

۱) توان نامی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV برحسب کیلو ولت آمپر

۲) ولتاژ نامی سمت فشار قوی و فشار ضعیف ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV برحسب ولت

۳) جریان نامی خط فشار قوی و فشار ضعیف ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV برحسب آمپر

۴) امپدانس اتصال کوتاه ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV برحسب درصد

۵) جریان اتصال کوتاه سمت فشار قوی و فشار ضعیف ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV برحسب کیلو آمپر

۶) زمان تحمل اتصال کوتاه ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV برحسب ثانیه

۷) گروه برداری ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV

۸) ارتفاع محل نصب ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV از سطح دریا برحسب متر

۹) حداکثر جهش حرارتی روغن و سیم پیچ ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV نسبت به دمای محیط برحسب سانتی گراد

۱۰) فرکانس کاری ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV برحسب هرتز

۱۱) کلاس حرارتی عایقی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV (ترانسفورماتورهای روغنی ساخت شرکت آریا ترانسفو از نوع کلاس A می باشند)

۱۲) نوع خنک کنندگی ترانسفورماتور ( ONAF ، ONAN ، …)

۱۳) نوع مایع دی الکتریک به کار رفته در ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV

۱۴) وزن مایع دی الکتریک ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV برحسب کیلو گرم

۱۵) وزن کل ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV برحسب کیلو گرم

۱۶) حداکثر ولتاژ سیستم سمت فشار قوی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV بر حسب کیلو ولت

۱۷) حداکثر ولتاژ سیستم سمت فشار ضعیف ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV بر حسب کیلو ولت

۱۸) ولتاژ ضربه ی سمت فشار قوی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV برحسب کیلو ولت

۱۹) ولتاژ ضربه ی سمت فشار ضعیف ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV برحسب کیلو ولت

۲۰) ولتاژ تست یک دقیقه استقامت عایقی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV در سمت فشار قوی برحسب کیلو ولت

۲۱) ولتاژ تست یک دقیقه استقامت عایقی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV در سمت فشار ضعیف برحسب کیلو ولت

۲۲) استاندارد طراحی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV که در ترانسفورماتورهای استاندارد شرکت آریا ترانسفو IEC60076 می باشد.

۲۳) نوع کارکرد ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV

۲۴) سال ساخت ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV

۲۵) شماره سریال ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV

۲۶) نوع گارانتی تلفات ترانسفورماتور ( ‘AB’ ، BA ، …)

۲۷) ولتاژ سمت فشار قوی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV در تپ بالا بر حسب ولت

۲۸) ولتاژ سمت فشار قوی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV در تپ نامی بر حسب ولت

۲۹) ولتاژ سمت فشار قوی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV در تپ پایین بر حسب ولت

۳۰) شماتیک گروه برداری و اتصالات ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV

در شکل زیر مشخصات ترانسفورماتور توزیع شرکت آریا ترانسفو مشاهده می شود.

∎ مشخصات فنی و ابعادی ترانسفورماتور روغنی کم تلفات ۲۰۰۰kVA ردیف ۲۰kV

محصولات نرمال آریا ترانسفو برای بازارهای داخلی ترانسفورماتورهای توزیع کم تلفات ‘AB بر اساس استاندارد اروپایی CENELEC-HD-428.1 می باشند. با این حال سایر ترکیبات تلفات نیز بر اساس درخواست مشتری می تواند طراحی و تولید شود.

نکته ۱: ترانسفورماتورهای با ظرفیت ۶۳۰ تا ۲۰۰۰ کیلو ولت آمپر مجهز به ترمومتر روغن می شوند.

نکته ۲: ترانسفورماتورهای با ظرفیت ۴۰۰ تا ۲۰۰۰ کیلو ولت آمپر مجهز به چرخ می شوند و در ظرفیت پایین تر در صورت درخواست مشتری چرخ اضافه خواهد شد.

نکته ۳: در مدل های ARCONS تا توان ۲۵۰ کیلو ولت آمپر ، کنسرواتور در امتداد طولی و بالای ترمینال های فشار ضعیف قرار می گیرد.

نکته ۴: ترانسفورماتورهای ARCONS با ظرفیت ۱۰۰۰ تا ۲۰۰۰ کیلو ولت آمپر مجهز به رله ی بوخهلتس می شوند.

نکته ۵: ترانسفورماتورهای ARSEAL با ظرفیت ۱۰۰۰ تا ۲۰۰۰ کیلو ولت آمپر مجهز به رله ی محافظ هرمتیک می شوند.
